EV3-輸出-顯示模塊

	顯示模塊用來控制EV3的主機螢幕上顯示的內容。 可以讓EV3的主機螢幕上顯示文字或圖案。
	Mode selector：選擇要執行的類型。輸入選擇值會因模式而異。  Block Text Field：文字串定義。  Inputs：不同模式下的輸入值不同。 Display Preview button：點擊後，預覽EV3主機顯示器上顯示的內容。爲方塊選擇輸入值時，可以保持預覽處於打開狀態，時時預覽輸入資料的顯示狀態。

顯示螢幕座標

• 顯示方塊模式使用 X 和 Y 座標(二為空間向量)指定要繪製專案的位置。
• 座標指定 EV3 主機顯示畫面上的像素位置。
• 位置 (0, 0) 處於顯示畫面左上角，如下圖所示。
• 顯示畫面爲 178 像素寬，128 像素高。
• 座標值範圍從顯示畫面左側的 0 到右側的 177。Y 座標值範圍從頂部的 0 到底部的 127。

輸入類型(Mode)：

(A)文字(Text)

(A.1)像素(Pixel)

在 EV3 主機顯示畫面上的任何位置顯示文字。

輸入(inputs)參數說明:

實作:

使用"大"字體在螢幕中顯示"HELLO!"

(A.2)網格(Grid)

輸入(inputs)參數說明:

實作:

該實作有兩個重點:

1.第二個顯示方塊對清除螢幕使用"否"來增加第二行。

2.因為是用大字體顯示多行，所以換行是增加"2"。

(B)形狀(Shape)

(B.1) 線(line)

輸入(inputs)參數說明:

實作:

此程式會在 EV3 主機顯示畫面上左上(X1,Y1,)右下(X2,Y2)繪製對角線。

(B.2) 圓形(circle)

輸入(inputs)參數說明:

實作:

該實作的重點:

1.此程式連續顯示一個實心圓，

2.該圓的半徑是來自顔色感應器的環境光強度值。

3.每十分之一秒更新一次。

(B.3) 矩形(rectangle)

輸入(inputs)參數說明:

實作:

該實作的重點:

1.此程式顯示2個矩形。

2.第一個較大的矩形使用黑色填滿。

3.第二個較小大的矩形只繪製輪廓。

ˋ4. 實作上，可以使用實心白色矩形清除顯示黑色部分的矩形空間，而不影響顯示的其他部分。

(B.4) 點(point)

輸入(inputs)參數說明:

實作:

(C)圖檔(image)

用來繪製圖形圖片檔案。

輸入(inputs)參數說明:

實作重點:

1. 對於大小適合填充整個顯示畫面的圖片檔案，請使用 X = 0 和 Y = 0。

2. 點選"檔案名稱"，會提供圖片檔案的列表中進行選擇。

        “LEGO 圖片”類別中的圖片是隨 EV3 軟體包含的圖片檔案。

         “專案 圖片”類別中列出的圖片是已在專案中使用的圖片。

(D)重置螢幕(Reset Screen)

“重置螢幕”模式使 EV3 主機顯示畫面返回運行程式時顯示的正常資訊螢幕。

返回

參考文獻:

https://ev3-help-online.api.education.lego.com/Retail/en-us/page.html?Path=blocks%2FLEGO%2FDisplay.html

EV3-輸入-觸碰感應器(Touch Sensor Block)

應用:用來當作是開關，測試車子或是機器任是否撞到障礙物，根據測量到的狀態或是"狀態的比較"進而觸發進行下一個動作。

觸摸感應器可以藉由"觸摸"獲取數據。觸摸感應器可以回傳現在的狀態。但它無法測量按下按鈕的距離或力度。

 Port Selector:用來選擇觸碰感測器是連接於EV3主機的哪一個輸出埠(Port，1、2、3或4)。

 Mode Selector：有兩種模式選擇，一種是（A)測量模式；一種是（B）比較模式。

 Inputs:在（B）比較模式中，需要在此輸入比較的基準値(例如壓下、釋放、或碰撞。)。
 Outputs:我們可以根據兩種模式的四個組合作說明：處於(A)測量模式，輸出的是測量值；處於(B)比較模式輸出的為比較值或稱布林值(true/false)。

由LEGO官網取得的說明顯示，會有四種不同的數據處理，分為兩模式做說明。

觸碰感應器的四種數據處理

(A)測量(Measure)模式：

讀取觸碰感測器回傳的數據。在這個模式下，感測器的狀態只有兩種，若感應器被壓下即送出為真(True)，釋放即為假(False)。

(data:State)

由於觸碰感應器測量的數據只有兩種狀態，所以在應用上和（B)比較模式中的（2）有點雷同。

(B)比較(Compare)模式：

該類型需要輸入比較值，用以和來自觸碰感應器獲取的數據做"比較"。

根據輸入的比較基準值，分有三種：

(1)釋放(Released,data=0)

當狀態是釋放時，傳回1；反之為0。

(輸入值:Released)

(2)按壓(Pressed,data=1)

當狀態是按壓時，傳回1；反之為0。

(輸入值:Pressed)

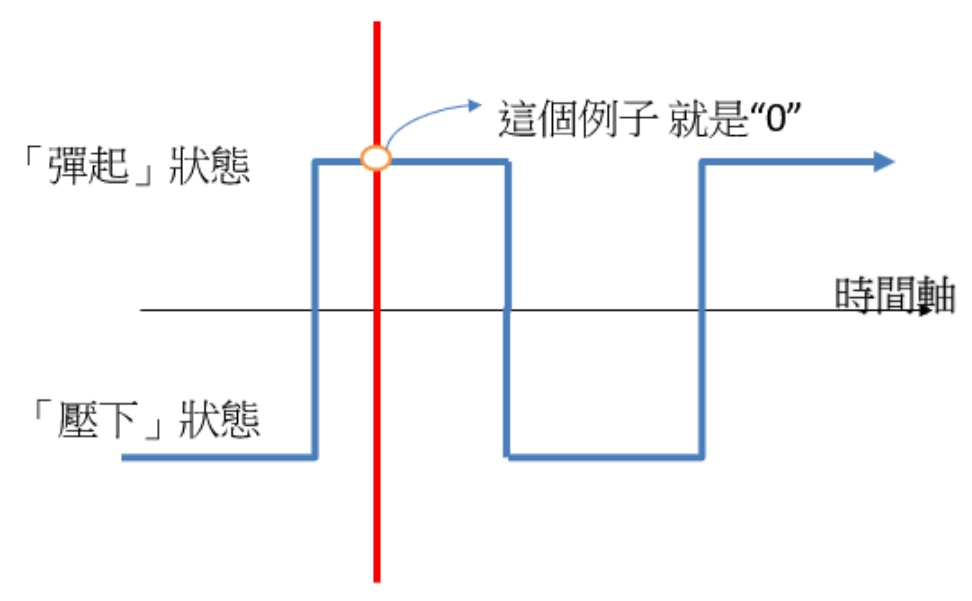

(3)彈回(Bumped,data=2)

當狀態是彈回時，傳回1；反之為0。

(輸入值:Bumped)

缺實作

實測：有沒有時間限制?

EV3-輸出-中型馬達(Medium Motor)

	中型馬達模塊用來控制中型馬達。 可以開啓或關閉馬達、控制其功率級別或是將馬達開啓指定時間量或圈數。

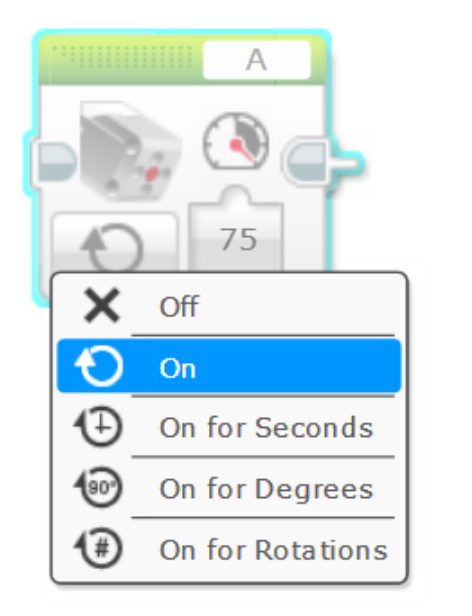

	Port selector：在此選擇中型馬達是連接於 EV3 主機的哪一個的輸出埠（Port, A、B、C或D）。  Mode selector：有五種模式選擇，依序為關閉、開啓、開啓指定秒數、開啓指定度數、開啓指定圈數。  Inputs：不同模式下的輸入值不同。

輸入類型(Mode)：

(A)開啟(On)

打開馬達，並執行下一個程式模塊。

輸入(inputs)參數說明:

實作:

該實作的重點:

1.採用開啟模式會打開馬達，並立刻進行到下一個模塊。

2.馬達會一直持續，直到壓下觸碰感應器，才會到關閉馬達的模式模塊。

3.可以使用功率輸入控制馬達的速度和前後方向。

(B)關閉(Off)

關閉馬達，用於停止開啟模式。

輸入(inputs)參數說明:

實作:1. 可以和開啟模式搭配測試。

(C)開啟指定秒數(on for Second)

本模塊會啟動馬達，並維持一段時間，達到輸入的秒數才停止。

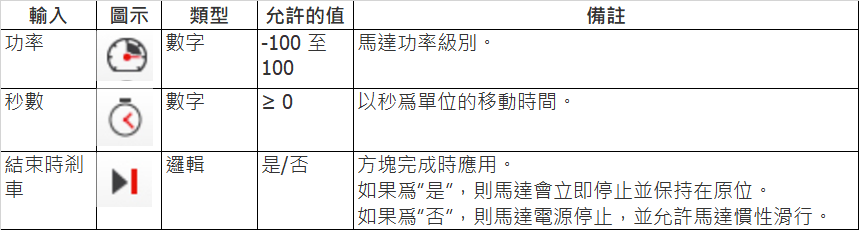

輸入(inputs)參數說明:

實作:

1. 可以在秒數輸入中使用小數點獲取精確時間量，如3.5 秒或 0.25 秒。

(D)開啟指定度數(on for Degree)

本模塊會啟動馬達，並達到期望旋轉的度數後停止。

輸入(inputs)參數說明:

實例：

該實測重點:

1.大型馬達的內部轉動感應器會測量旋轉度數。

2.使用“開啓指定度數”時，方塊會等到馬達恰好轉動了指定度數，然後程式才繼續執行到下一個方塊。

3.如果馬達因遇到阻力或物理限制而無法完成指定度數，則方塊會繼續等待。

4.在消除阻力之前，程式中的任何其他方塊都不會執行。

5.若"結束時剎車"輸入“是”，則可在恰好達到指定度數之後停止馬達。

(E)開啟指定圈數(on for Rotations)

本模塊會啟動馬達，並達到輸入的旋轉圈數後停止。

輸入(inputs)參數說明:

該實測重點:

1.可以使用功率輸入控制馬達的速度和方向。

2.對"結束時剎車"採用“是”，則可在恰好達到指定圈數之後停止馬達。

3.圈數和度數之間有絕對關連性。

4.也可以在圈數輸入中使用小數點來指定不完整的圈，可以找到和度數的關聯。
